機械製品に対する安全要求と設計方法

－電気回路－

電気回路に関しては、以下の要求があります。

－要求項目－

• ワイヤの許容温度を超える絶縁破壊を起こしてはならない。
• コネクタ内のピン間の短絡を起こしてはならない。

－設計方法－

使用線材に関しては、以下の基準で選定していきます。

1. 1負荷に供給する電流値を確定する。
2. 2供給すべき負荷電流(合計値：ILC)以上で電源への影響を最小にするように、回路保護の遮断電流値(IBC)を確定する。

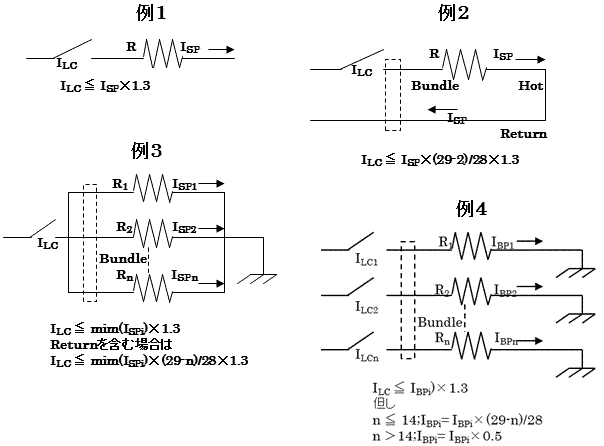

3. 3保護装置の遮断電流から、次項の１～４場合を参照にして使用するワイヤサイジングを決める。

但し、
ISP ：線材１本当りの許容電流
ISPi ：i番目の線材１本当りの許容電流
IBPi ：i番目の線材のディレーティングを考慮したときの線材１本当りの許容電流
n：束ねた線材の本数
ILC ：過負荷保護機能の遮断電流
mim(ISPi) ：ISPiの中の最小値

－コネクタ－

コネクタに関しては、ピン間またはピン-コネクタ間での短絡の検証をおこなう。検証を行わない場合には、以下の設計で対応します。

• ピンが変形しても最大で1つのインヒビット(独立した制御機能)のみが解除される設計とする。
• 導電性異物が排除されていることを確認できる設計とする。
