故障の影響解析(FMEA)と、故障の木解析（FTA)の活用　詳細

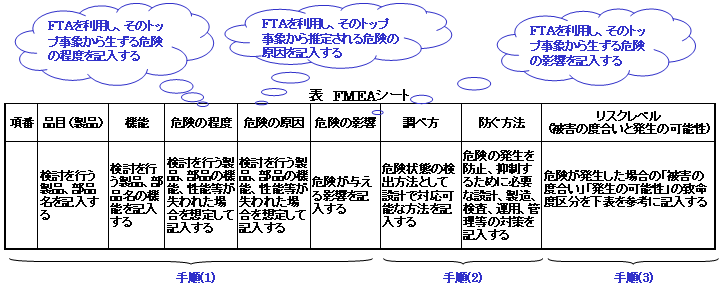

FMEAシートの作成手順は、(1)まず、製品に生じる危険の程度を想定して危険の原因を分析し、その影響を評価します。ここで、危険の程度・原因・影響を分析するには、FTAを利用することが有効です。(2)次に、危険の影響をなくすための調べ方と、防ぐ方法を導き出します。(3)最後に、危険が発生した場合のリスクレベルを評価します。なお、リスクレベルIII、IV、Vのときには、必ず危険をなくさなければなりません。設計者が下表に示すFMEAシートを作成し、信頼性・安全性・品質管理技術者等がチェック、審査していきます。設計者は製品の仕様、安全基準、使用条件・方法等を十分理解していることが必要です。

FMEAシートにおいて、「被害の度合い」と「発生の可能性」から「リスクレベル」を客観的に判断することが重要です。そのために以下のようなクライテリアが提案されています。リスクレベルIII、IV、Vに関しては、危険をなくす対応が必ず求められます。その他のレベルに関してもコストの制約との兼ね合いで極力、危険をなくす対応が必要と考えられます。

表１　被害の度合い 表２　発生の可能性 被害の度合い 程度 被害の目安 S1 すり傷 微傷、軽微な災害 S2 軽傷 不休業災害 S3 重傷 休業災害、被害等級8～14 S4 死亡、廃疾 障害等級1～7級 発生の可能性 程度 可能性の目安 K1 まれに 年に1回程度 K2 たまに 月に1回程度 K3 時々 週に1回程度 K4 頻繁に 日に何回も

検討のポイント 検討のポイント 1.健康への影響を定量的に判断する 2.被害者数を想定する 3.環境への損害も考慮する 1.危険への接近頻度と時間を考慮 して定量的に判断する 2.被害者の被害回避能力も考慮する

表３　リスクレベル 可能性 度合い K1 まれに K2 たまに K3 時々 K4頻繁 S1　　すり傷 Ⅰ Ⅱ Ⅱ Ⅲ S2　　軽傷 Ⅱ Ⅲ Ⅲ Ⅳ S3　　重傷 Ⅲ Ⅳ Ⅳ Ⅴ S4　死亡、廃疾 Ⅳ Ⅴ Ⅴ Ⅴ リスク評価のポイント 1.倫理的で正確な判断を行う 2.規格・標準・法律に適合する判断を行う 3.世論に敏感で政治的な影響を排除する
