故障の影響解析(FMEA)と、故障の木解析（FTA)の活用　詳細

安全設計への適用例　−　演習(オーブントースター、電気シェーバー、石油ファンヒーター) 　−

安全設計でのFTAのトップ事象には、以下に示すような「使用者への被害」や「物の損失」に係わることを挙げるのが有効です。

傷害	：	爆発、破損、飛散(回転体、ガラス）、落下、衝撃、爆発

火災	：	高温部分、加熱部、誤動作、高電圧、ショート、漏電、発火

感電	：	静電気、漏電、ショート、温度上昇、防水、防滴、落下、衝撃、電気スパーク

漏洩	：	漏水、漏油、ガス漏れ、燃焼ガス

放射線	：	X線、マイクロ波、レーザ、電磁波、ノイズ

環境	：	気候（雨、雪、霜、風、嵐、台風、氷）、騒音、振動

演習目的

　製品の安全を確保する手段としてFMEAとFTAを用いることが有効であり、そのFMEAシート中の危険の原因を見つけるのにFTAが有効であることは既に説明しました。ここでは、みなさんが抱えている事例に対しFTAを活用できるようになることを目的としています。
　今回は、身近にある「オーブントースター」、「電気シェーバー」、「石油ファンヒーター」の例を挙げました。

オーブントースター	電気シューバー	石油ファンヒーター

演習：オーブントースターのFTAの実施

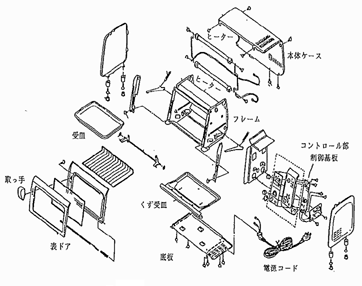

　下記に示す展開図、回路を参考に、私たちが日常使用しているオーブントースターのFTA実施してください。トップ事象としてFMEAで識別した危険の程度の「火傷」、「電気ショック」、「発火」が考えられますが、今回は「電気ショック」をトップ事象としてFT図を作成してください。第13回の解説を参考に進めることがポイントです。

演習：オープントースターのFT図の作成例

　オーブントースターの機能を理解するうえで第6回で説明した、オーブントースターの機能ブロック図と信頼性ブロック図を以下に示します。

図　FT図の作成例(電気ショック）

演習：電気シェーバーのFTAの実施

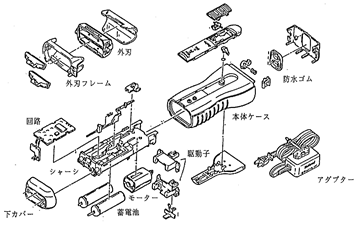

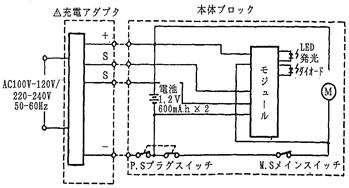

　下記に示す展開図、回路を参考に、私たちが日常使用している電気シェーバーのFTAを実施してください。トップ事象としてFMEAで識別した危険の程度の「怪我」、「火傷」、「電気ショック」が考えられますが、今回は「怪我」をトップ事象としてFT図を作成してださい。第13回の解説を参考に進めることがポイントです。

演習：電気シェーバーのFT図の作成例

　前項の機能ブロック図と信頼性ブロック図を参考に、電気シェーバーの「刃が回転しない」をトップ事象とするFT図(第2レベルの事象まで目標)を作成しましょう。下はその一例です。

図　FT図の作成例(怪我）

演習：石油ファンヒーターのFTAの実施

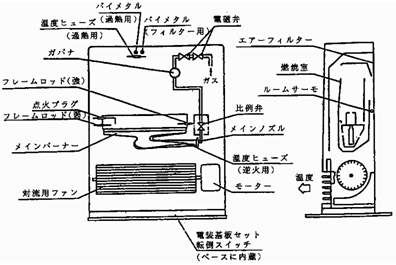

　下記に示す構造図を参考に、私たちが日常使用している石油ファンヒーターのFTAを実施してください。トップ事象としてFMEAで識別した危険の程度の「中毒」、「火傷」、「電気ショック」、「怪我」が考えられますが、今回は「火傷」をトップ事象としてFT図を作成してください。第13回の解説を参考に進めることがポイントです。
